USB转TTL+CH340模块+升级小板+STC单片机下载线+刷机板+USB转串口

以下是连接USB转TTL CH340模块的详细步骤，包括硬件连接、驱动安装和功能测试：

1. ‌硬件连接‌

• ‌模块与电脑连接‌：将CH340模块的USB接口插入电脑的USB端口（建议优先使用USB 2.0或3.0）。
• ‌模块与目标设备连接‌（以STM32为例）：
  • ‌TXD‌（模块） → ‌RXD‌（目标设备，如STM32的PA10）
  • ‌RXD‌（模块） → ‌TXD‌（目标设备，如STM32的PA9）
  • ‌GND‌（模块） → ‌GND‌（目标设备）。
  • 若需下载程序（如STM32），还需将目标设备的‌BOOT0‌引脚接高电平（VCC），‌BOOT1‌接低电平（GND）以进入下载模式。

2. ‌驱动安装‌

• ‌自动安装‌：插入模块后，Windows可能自动识别并安装驱动。若未成功，需手动安装：

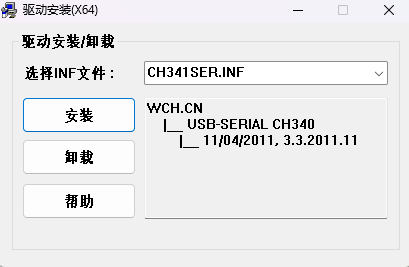

  • 下载官方驱动（如CH341SER.EXE），运行安装程序。
  • 安装完成后，在‌设备管理器‌中检查端口（COM）下是否有CH340设备且无感叹号。

3. ‌功能测试‌

• ‌自环测试‌：短接模块的‌TXD‌和‌RXD‌引脚，使用串口调试工具（如PuTTY或Arduino IDE的串口监视器）发送数据。若接收端能收到相同数据，则模块工作正常。
• ‌实际通信测试‌：连接目标设备后，通过串口调试工具发送指令，验证设备响应。

4. ‌注意事项‌

• ‌电源匹配‌：确认模块输出电压（通常5V或3.3V）与目标设备一致，避免损坏设备。
• ‌防短路‌：切勿将‌VCC‌与‌GND‌短接，否则可能烧毁模块。
• ‌驱动兼容性‌：若驱动安装失败，尝试更换USB端口或重新插拔模块。

通过以上步骤，可确保CH340模块正确连接并正常工作。如需下载程序（如STM32），还需配合专用软件（如FlyMcu或STM32CubeProgrammer）完成后续操作。

下载地址：
